Ультразвуковая система, которую чаще называют просто УЗИ, — это прибор, с которым большинство людей сталкиваются хотя бы раз в жизни. Для кого-то он ассоциируется с первым снимком будущего ребенка, для кого-то — с быстрым обследованием при боли в животе. Но за знакомым аппаратом скрывается сложная техника и низкий порог «входа» для врачей разных специальностей. В этой статье я объясню, как работает система, какие у нее режимы, где она незаменима и как выбрать устройство под реальные задачи клиники или кабинета.
Буду рассказывать просто и по делу, без сухих перечислений и медицинских штампов. Если вы выбираете УЗИ для практики, готовите презентацию или просто любопытны, пройдёмся по устройству и практическим вопросам, которые действительно важны.
Что такое ультразвуковая система
В основе УЗИ лежит способность звуковых волн высокой частоты отражаться от тканей и возвращать информацию на датчик. Система посылает импульсы, получает эхо и формирует изображение в реальном времени. Для пациента процедура безболезненна и обычно быстрая, а для врача это инструмент визуализации с минимальными рисками. Вот ссылка где можно получить больше информации про ультразвуковую систему УЗИ.
Интересно, что качество изображения зависит не только от техники, но и от оператора: умение правильно позиционировать датчик, подбирать частоту и настроить параметры порой важнее, чем сверхдорогое оборудование. Понимание этого помогает трезво оценивать, что действительно требуется вашей клинике.
Основные компоненты системы
Трансдьюсер (датчик)
Датчик — сердце любой ультразвуковой системы. Он превращает электрические импульсы в звуковые волны и обратно. Существует несколько типов: конвексные, линейные, фазированные, внутриполостные. Каждый предназначен для своей задачи: конвексный хорошо подходит для абдоминальных исследований, линейный — для сосудов и поверхностных структур.
Важно следить за состоянием кабеля и поверхности датчика — механические повреждения ухудшают изображение и могут привести к ошибкам в диагностике.

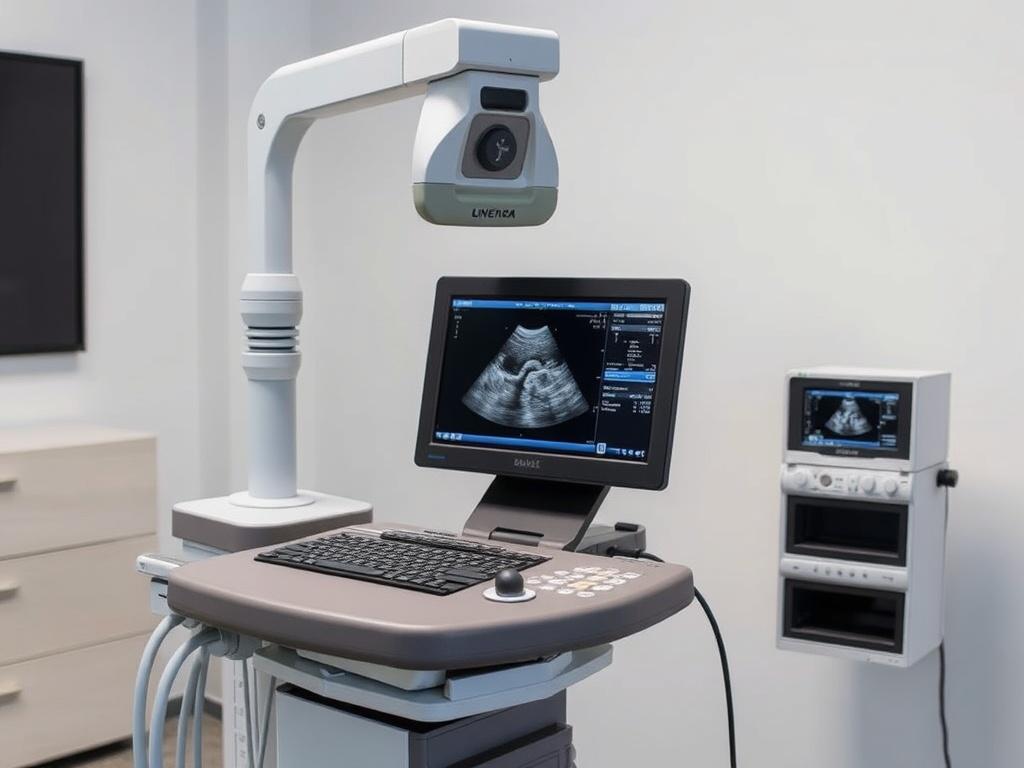

Консоль и монитор
Консоль обрабатывает сигналы, включает генератор, усилители и алгоритмы формирования изображения. На ней настраиваются режимы, яркость, глубина, фильтры. Монитор отображает картинку в реальном времени, иногда с возможностью трёхмерной реконструкции и цветного допплера.
Современные консоли предлагают гибкую настройку, пользовательские пресеты и хранение данных в DICOM-формате для интеграции с PACS.
Программное обеспечение
Софт анализирует эхо-сигналы, строит изображение, вычисляет параметры (например, скорость кровотока) и сохраняет данные. В последние годы программная составляющая стала ключевой: улучшение алгоритмов обработки даёт заметный прирост качества без аппаратных обновлений.
Интерфейс должен быть удобен: быстрый доступ к пресетам и инструментам измерения экономит время при сканировании большого потока пациентов.
Режимы сканирования и их практическое значение
B-mode (двумерный режим)
Самый распространённый режим. Он формирует “чёрно-белое” изображение анатомии. В B-mode врач видит структуру органов, размеры, наличие поражений и многое другое. Этот режим — основной в большинстве обследований.
Качество изображения зависит от частоты датчика: высокая частота даёт лучшее разрешение, но меньшую глубину проникновения.
Doppler (цветовой и спектральный)
Допплер оценивает движение крови. Цветовой допплер показывает направление и характер потока, спектральный измеряет скорость. Для сосудистых исследований, кардиологии и оценки перфузии органов этот режим незаменим.
Важно правильно настроить параметры: ошибка в угле исследования может привести к неверной оценке скорости.
M-mode и функциональные тесты
M-mode фиксирует движение структур во времени. Он широко используется в кардиологии для оценки сократимости камер сердца и движения клапанов. Простая линия на экране может дать массу информации о динамике процесса.
Функциональные тесты и стресс-эхо дополняют картину, когда требуется оценить реакцию органа на нагрузку.
3D/4D, эластография и контрастное УЗИ
3D/4D добавляют объём — полезно в акушерстве и при оценке сложных анатомических образований. Эластография измеряет жёсткость тканей, что помогает отличать доброкачественные и злокачественные образования. Контрастное УЗИ расширяет возможности в онкологии и исследовании сосудов, но требует специальных контрастных агентов и навыков.
Эти режимы делают УЗИ более информативным, но повышают требования к технике и подготовке персонала.
Где и зачем применяется УЗИ
Применение ультразвука настолько широко, что перечислять можно долго. Я остановлюсь на ключевых областях, где УЗИ действительно меняет подход к пациенту.
- Акушерство — мониторинг беременности, оценка развития плода, выявление пороков.
- Кардиология — эхокардиография для оценки структуры и функции сердца.
- Абдоминальные органы — печень, почки, желчный пузырь, поджелудочная железа.
- Сосуды — диагностика стенозов, тромбозов, оценка кровотока.
- Мышцы и суставы — травмы, воспаления, Guided-инъекции.
- Экстренная медицина — быстрая оценка состояния в приёмном покое.
В каждой из областей УЗИ помогает принять решение быстрее, чем многие другие методы. Это делает его чрезвычайно ценным в условиях ограниченного времени и ресурсов.
Преимущества и ограничения
Преимущества очевидны: безвредность, мобильность, скорость и относительная простота использования. УЗИ дешевле, чем КТ или МРТ, и его можно повторять по необходимости. Оно отлично показывает мягкие ткани и кровоток.
Ограничения тоже реальны: зависимость от оператора, плохая визуализация при наличии газа в кишечнике или ожирении, ограниченная оценка некоторых костных структур. УЗИ не заменяет МРТ или КТ в целом ряде задач, но часто служит первым и решающим этапом диагностики.
Как выбрать систему: таблица сравнения типов
Перед покупкой важно понять, какой тип устройства вам нужен. Ниже — компактная таблица с основными характеристиками.
| Тип | Мобильность | Качество изображения | Стоимость | Типичное применение |
|---|---|---|---|---|
| Кардиологическая стойка | Низкая (стационарная) | Очень высокая | Высокая | Кардиология, специализированные отделения |
| Общая стационарная система (cart) | Средняя | Высокая | Средне-высокая | Кабинеты УЗИ, рентген-отделения |
| Портативная система | Высокая | Средняя — высокая | Средняя | Скорая помощь, выездные бригады, амбулатории |
| Карманный/handheld | Очень высокая | Ниже среднего | Низкая — средняя | Быстрый скрининг, первичный осмотр |
Таблица лишь ориентир. При выборе учитывайте нагрузку, спектр исследований и бюджет на обслуживание.
Обслуживание и правила эксплуатации
Правильное обслуживание продлевает жизнь оборудованию и сохраняет качество изображений. Несколько правил, которые стоит внедрить в клинике как стандарт.
- Регулярная проверка состояния датчиков и кабелей, немедленная замена при повреждении.
- Чистка и дизинфекция согласно инструкциям производителя и рекомендациям инфекционного контроля.
- Калибровка и профилактическое обслуживание у сертифицированных инженеров минимум раз в год.
- Обучение персонала: навыки сканирования и интерпретации обновляются постоянно.
- Контроль качества: хранение изображений, внешняя валидация сложных случаев.
Соблюдение этих пунктов экономит средства и уменьшает риск диагностических ошибок.
Современные тренды и технологии
В последние годы ультразвук развивается быстро. Миниатюризация позволяет иметь качественные портативные устройства, которые раньше были уделом стационаров. Искусственный интеллект помогает автоматически измерять фрагменты, выделять структуры и улучшать качество изображения.
Эластография и контрастное УЗИ расширяют клинические сценарии, а телемедицина делает возможными дистанционные консультации с участием экспертов. Всё это превращает УЗИ из простого скрининг-инструмента в мощный инструмент поддержки принятия решений.
Безопасность и распространённые мифы
УЗИ считается безопасным методом, так как использует механические волны, а не ионизирующее излучение. При этом при проведении акушерских обследований существует принцип ALARA — «как можно меньше». Это значит, что исследования проводят только по показаниям и минимально необходимое время.
Распространённый миф: УЗИ может нанести вред плоду при частом использовании. На практике риск минимален, если исследования выполняются по назначению. Важнее контролировать частоту и продолжительность исследований и доверять квалифицированным специалистам.
Заключение
Ультразвуковая система — универсальный инструмент, который сочетает безопасность, доступность и информативность. Понимание архитектуры системы, режимов работы и практических ограничений помогает использовать её максимально эффективно. При выборе оборудования ориентируйтесь на задачи, бюджет и наличие квалифицированного персонала. А ещё не забывайте: даже самый дорогой аппарат не заменит опытного оператора.
Если хотите, могу подготовить чек-лист для выбора конкретной модели под ваши потребности или помочь сформулировать техническое задание для закупки. Но это уже тема для отдельной статьи.
